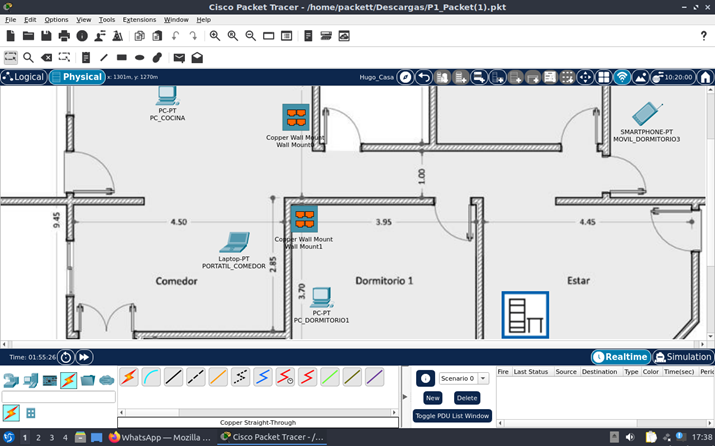

Elementos añadidos

En esta ampliación se incorporaron los siguientes equipos y componentes:

• 2 ordenadores de sobremesa:
  • PC_Cocina
  • PC_Dormitorio1

1 portátil en el comedor:

• Portátil_Comedor

1 dispositivo móvil:

• Móvil_Dormitorio3

Tomas de red de muro en:

• Cocina
• Dormitorio 1

También se conectó el armario de comunicaciones a las tomas de red instaladas, utilizando Patch Panels y cuidando que todo quedara lo más ordenado posible.

Configuración de red

Se asignaron las siguientes direcciones IP a los equipos:

• PC_Cocina → 192.168.0.11
• PC_Dormitorio1 → 192.168.0.10

El Default Gateway configurado para ambos fue 192.168.0.1.

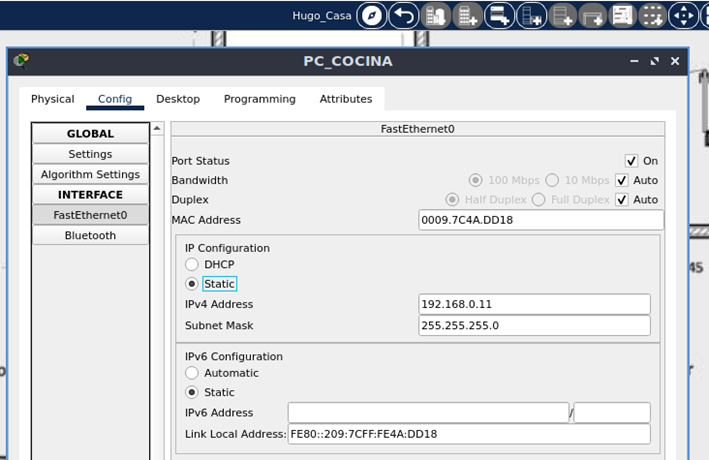

PC cocina:

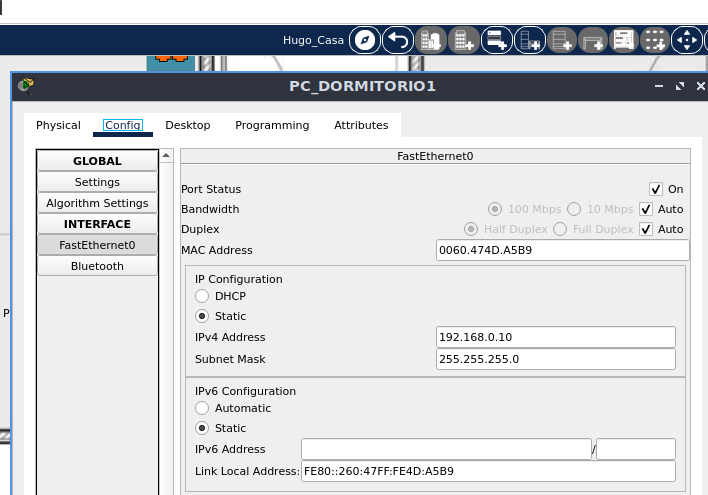

PC Dormitorio:

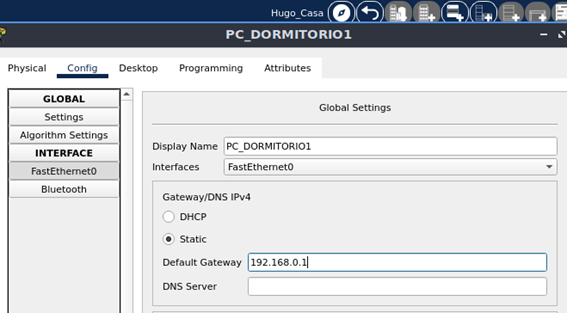

Default Gateway:

Pruebas de conexión

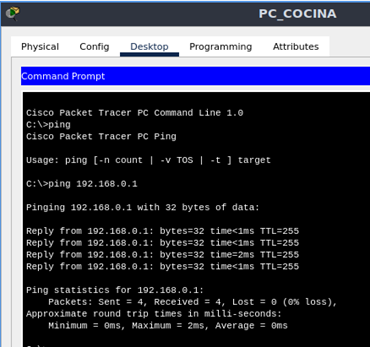

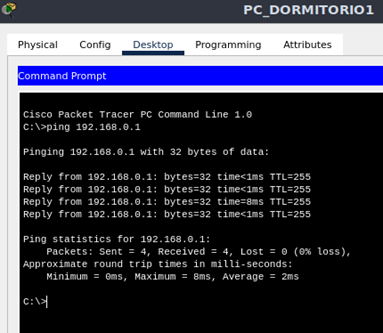

Una vez configurados los dispositivos, se realizaron pruebas de conectividad mediante el comando ping entre:

• PC_Cocina y PC_Dormitorio1
• PC_Cocina y el Router

Los resultados fueron correctos, confirmando la comunicación entre los equipos y la configuración adecuada del Gateway.
