Crear el entorno físico

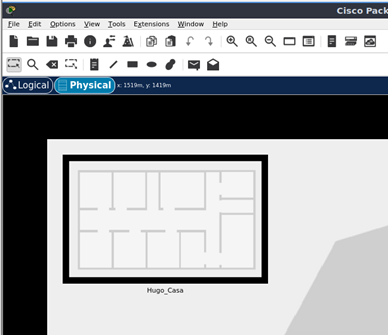

Lo primero que debemos hacer es abrir el programa Cisco Packet Tracer y acceder a la vista de diseño físico.

1. Abre Packet Tracer.
2. Dirígete a la pestaña “Physical” para trabajar con el entorno físico.
3. Crea un nuevo edificio y asígnale el nombre:

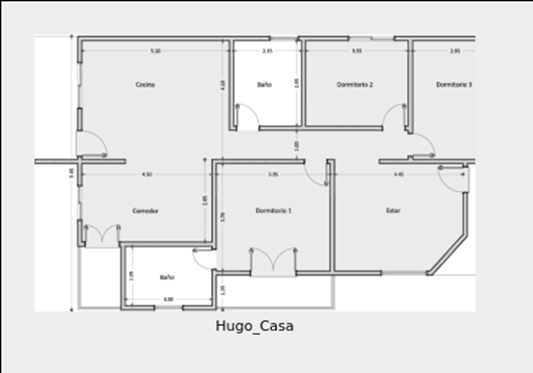

Añadir el plano de la casa

Para darle realismo al entorno, añadiremos un plano como fondo:

1. Usa la opción “Add Background” o Añadir plano.
2. Carga una imagen de plano
3. Ajusta las dimensiones:
   • Tamaño del plano
   • Anchura de la imagen

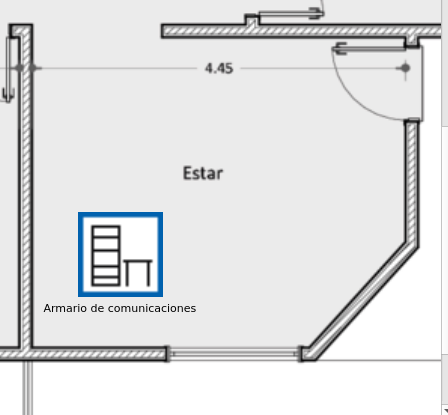

Instalar el armario de comunicaciones

Dentro del plano, coloca un armario de comunicaciones en la sala de estar.
Ese será el punto central donde estarán los principales dispositivos de red.

En el armario añadiremos:

• Un router Cisco PT-Empty
• Un switch
• Los cables necesarios para conectar los dispositivos

Configurar el router

El router PT-Empty se debe modificar para incluir un módulo Gigabit-Ethernet, lo cual le permitirá gestionar la conexión de red a alta velocidad.

1. Abre la configuración del router.
2. Añade manualmente el módulo Gigabit-Ethernet.
3. Asigna la siguiente dirección IP:
4. Asegúrate de que el Port Status esté en ON para habilitar la conexión con el switch.
